贝雷塔壁挂炉循环泵与自动排气阀故障现象及分析

发布时间:2019/09/29   Click:

贝雷塔壁挂炉循环泵是采暖系统非常重要的一个部件,现在就为大家对贝雷塔壁挂炉循环泵与自动排气阀故障现象做分析。

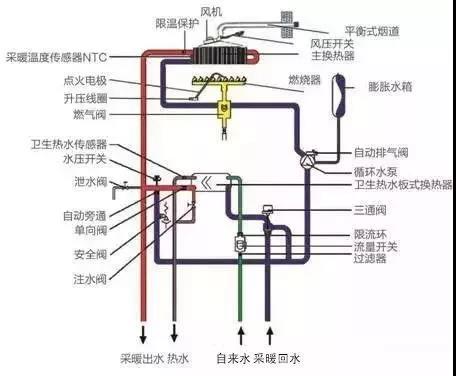

一、循环泵与自动排气阀的作用与工作原理:(仅为参考图,具体以实物为准,图片只为展示一个基本原理,实物位置例如热水出水回水,自来水热水口请根据安装手册为准)




1   循环泵


循环泵可拆分为泵头与泵壳两部分,泵头由电极与涡轮组成,泵壳是电机带动涡轮让水流过的腔体,泵壳上预留有水压表、膨胀水箱、采暖管路,自动排气阀的接口,泵壳底座固定于锅炉框架上。电源接线盒内有电气连接接口,内置电容,可降低循环泵启动瞬间对电路板的电流冲击。

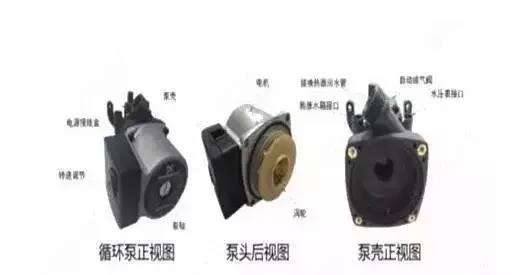

    贝雷塔壁挂炉循环泵外观图


循环泵的作用是为热水克服管道阻力提供流动的动力。贝雷塔壁挂炉使用的屏蔽式离心泵是与格兰富公司共同研制,具备低功耗、大扬程、静音的特点,同样功率下,具有更大的扬程和流量,可适用于各类采暖系统。


循环泵的参数主要为扬程、流量、功率三项。

扬程:单位重量液体经过循环泵后所获得的机械能,体现为管道中流体静压力的增加,常用单位为Kpa、mbar、mH20。

流量:单位时间内从泵中排出的流体体积或质量,常用单位为m3/h、L/s、kg/h。

功率:循环泵的电功率,单位为KW。


   贝雷塔壁挂炉使用的循环泵为格兰富低功耗循环泵,型号分为UPS15-50、UPS15-60、UPS15-70三种,均具备三档变速调节功能,对于较大的系统(系统阻力较大)使用高速档,对于小系统,使用低速挡,出厂状态下的循环泵档位置于最高,循环泵档位的选择要依据循环泵的性能曲线进行选择。


Attention:

    循环泵轴心为陶瓷材质研磨而成,需要用水进行润滑和降温,在安装使用时需要注意在锅炉与系统未注水的情况下,不要启动锅炉让循环泵运行,长时间无水运行会引起循环泵线圈过热造成烧毁。循环泵出现抱死现象需要对泵轴进行旋转时,不可对泵轴进行敲击,以免损坏陶瓷泵轴。


 2   自动排气阀

  自动排气阀安装于循环泵壳体上,在系统运行中,自动排气阀可排空系统内生产的空气,避免气阻产生。

贝雷塔壁挂炉的自动排气阀


     自动排气阀主要由内部的浮子、排气芯两部分组成。壳体将浮子与排气芯组合为一个整体,安装于循环泵壳体上。浮子采用耐高温、低密度的PP材料制作,顶端开孔,排气芯前端穿过开孔。排气芯由排气孔与密封垫通过弹簧组合在一起,依靠弹簧的弹性将排气孔封闭。

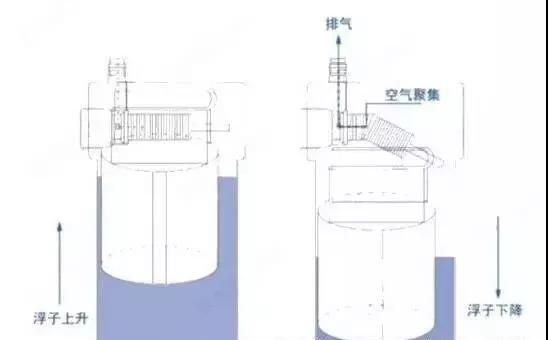

贝雷塔壁挂炉自动排气阀排气过程示意图


   自动排气阀内的浮子随液面升降联动排气装置启动,达到自动排气的目的。当气体被收集到阀体内时,由于空气密度比水小,空气被收纳集中在水的上边,阀体内液面下移,浮子密度较空气重,浮子随之下降,将至一定位置时,拉动排气芯前端,排气芯弹簧受力弯曲,在密封垫与气嘴间出现空隙,将气体放出。气体放出后,阀内压力减小,液面上移,浮子随即上升,在弹簧作用下,密封垫将排气口封闭,保证水无法漏出。气体不断被收集、排放、再收集、再排放、完成采暖系统管路的自动排气过程。为保证排气阀的正常工作,顶端的风帽应处于拧松状态,在锅炉安装调试时,应对风帽的松紧状态进行检查。

Attention:

如遇排气阀漏水,临时处置时可将排气阀顶端风帽拧紧。
